为打好碧水保卫战，改善淮阴区河流水质，落实“受纳水体-排污口-排污通道-排污单位”全链条管理，开发英威雅“碧水哨兵”水生态环境综合管理系统。系统以“查、测、溯、治、管”为主线，其登录界面如下：

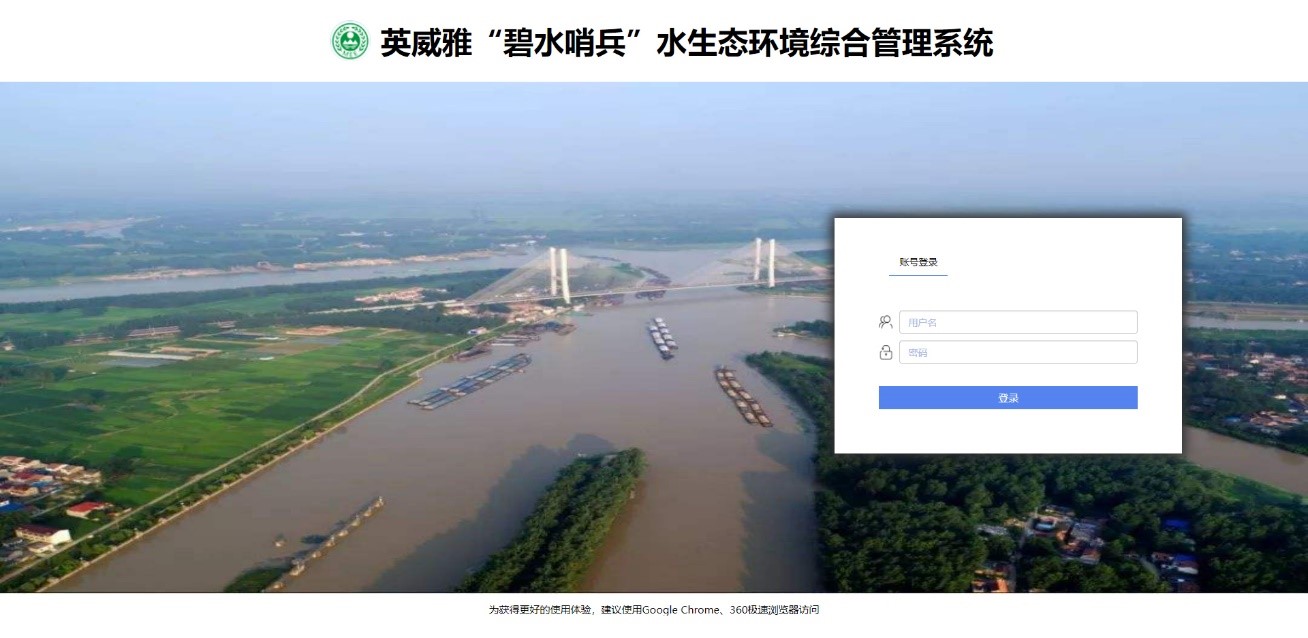

登录界面

1、综合概览

综合概览包括地图展示区和数据列表区。地图展示区提供矢量、影像、水利三种基础地图供选择。按水系级别,默认显示1级,再放大地图显示1级,2级所有水系。跨界水系突出显示。可对河流水系进行查询，输入要查询的河流名称即可。输入水系名称,模糊查找, 点击搜索结果,突出显示该水系并自动将河流周边的断面搜索出来一起展示。用户可在高清地图上查询河道、断面信息，展示15个浮标站和已有自动监测站的在线/离线状态；选择某一站点，可实时监测数据。

数据列表区对15个浮标主要监测数据，即COD和氨氮，并进行排名，各站点水质优劣一目了然。

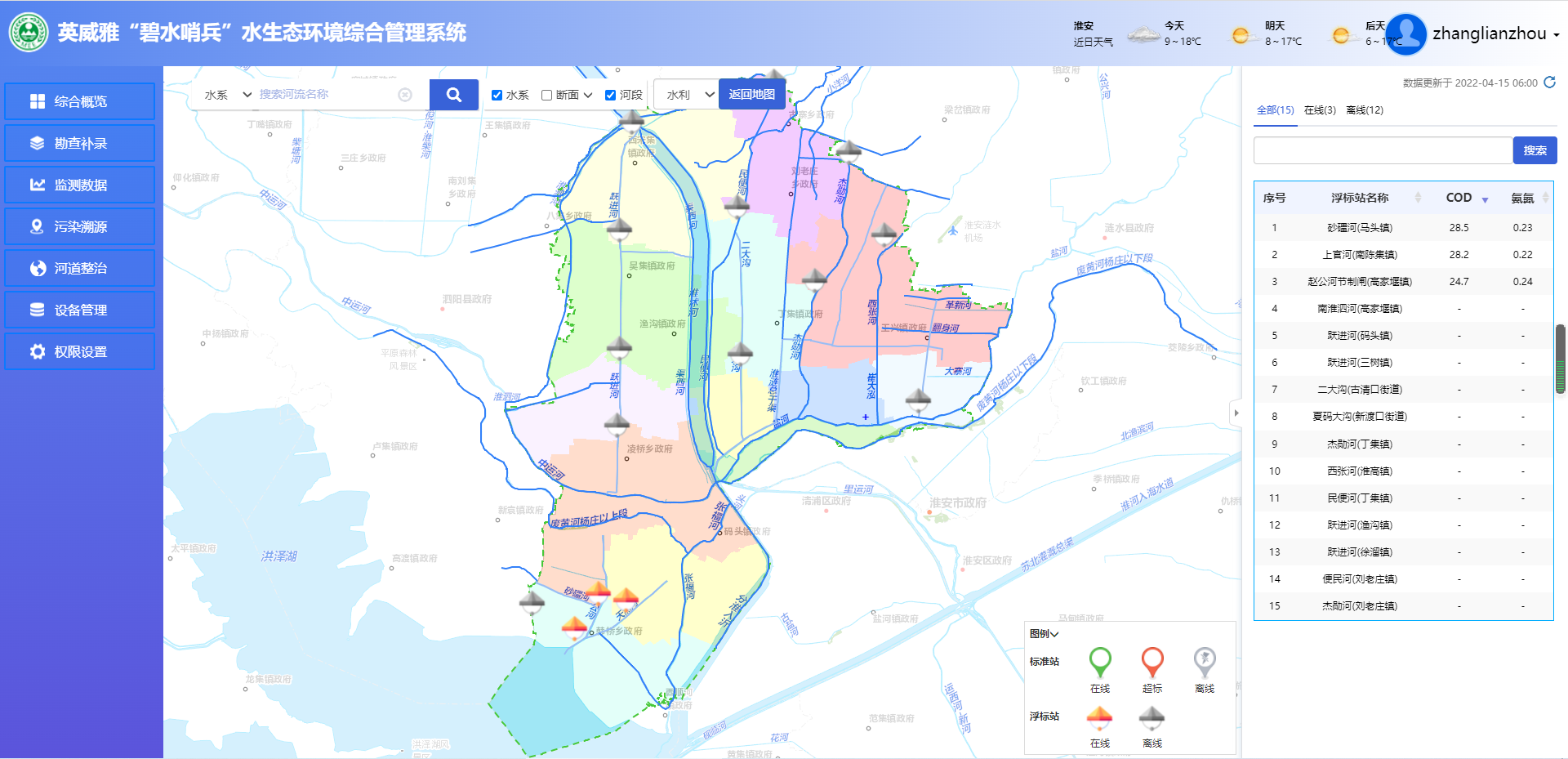

综合概览

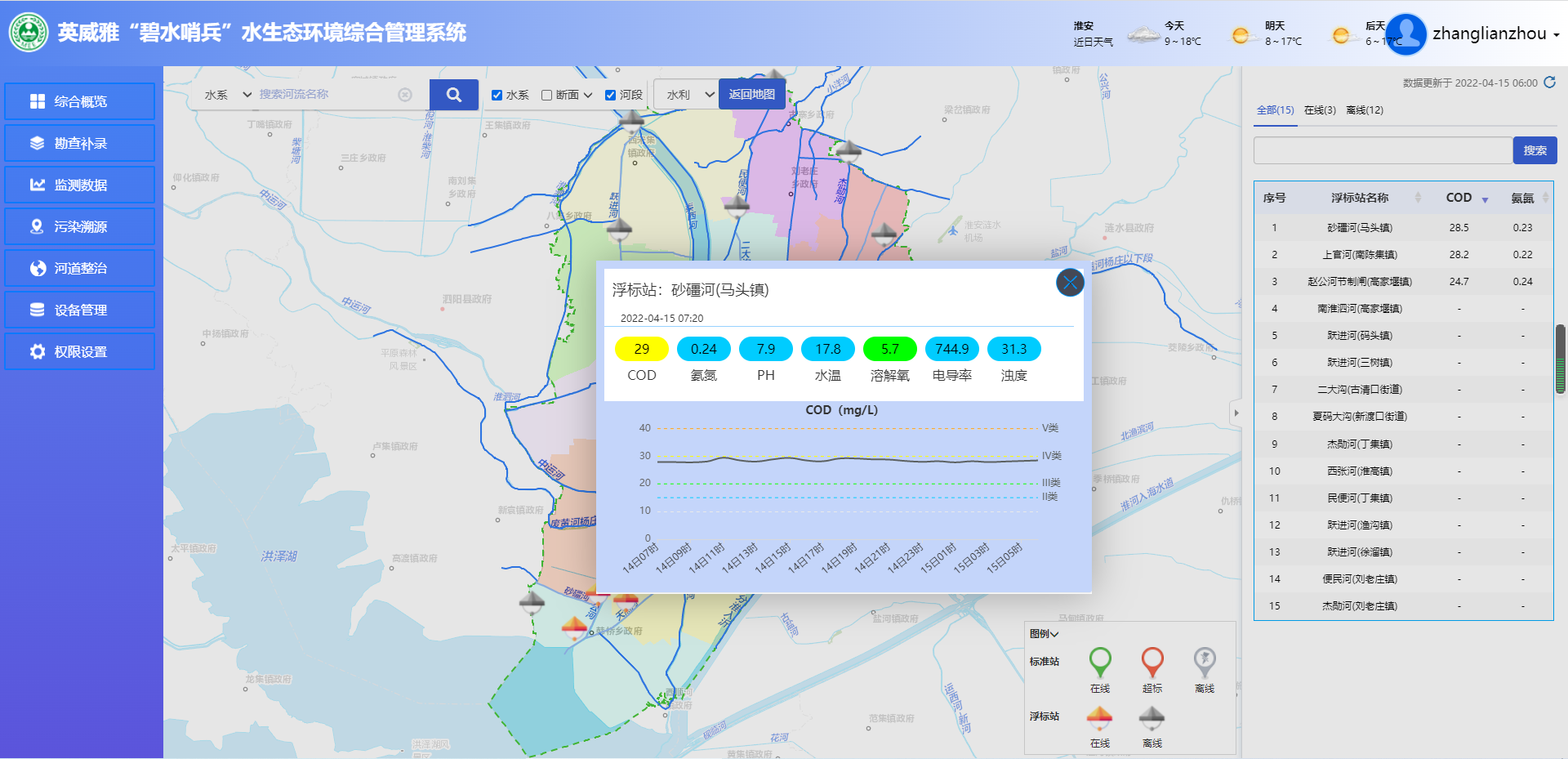

点位查询

2、勘查补录

入河排口是污染物进入河湖的最后一道关口，加强入河排口排查是控制污染物总量、改善水质、保障水环境安全的关键环节。淮阴区从“十三五”末开始在全市部署围绕重点断面、重要河湖的入河排污口排查工作。

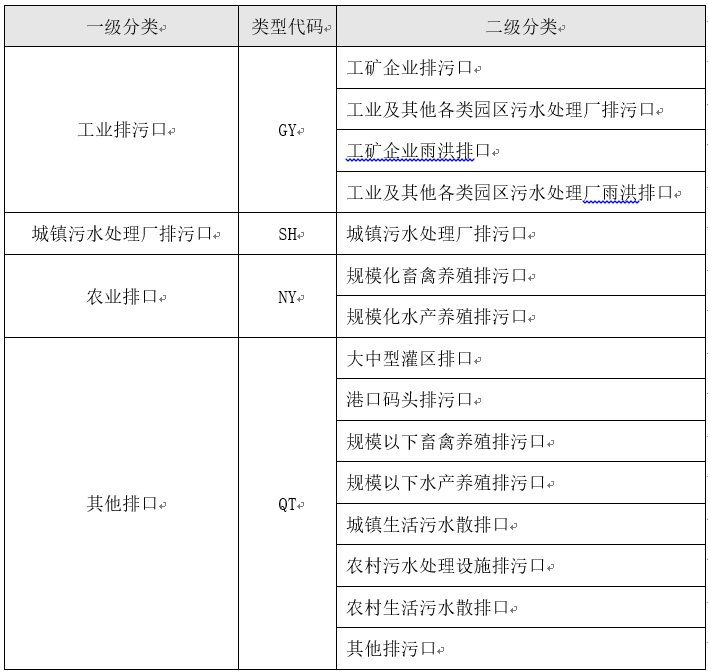

根据排污口责任主体所属行业及排放特征，将排污口分为工业排污口、城镇污水处理厂排污口、农业排口、其他排口等四种类型。

系统对工业排污口、城镇污水处理厂排污口、农业排口、其他排口分别提供单个排口信息录入功能和批量录入功能，并可上传对应的排污口图片。

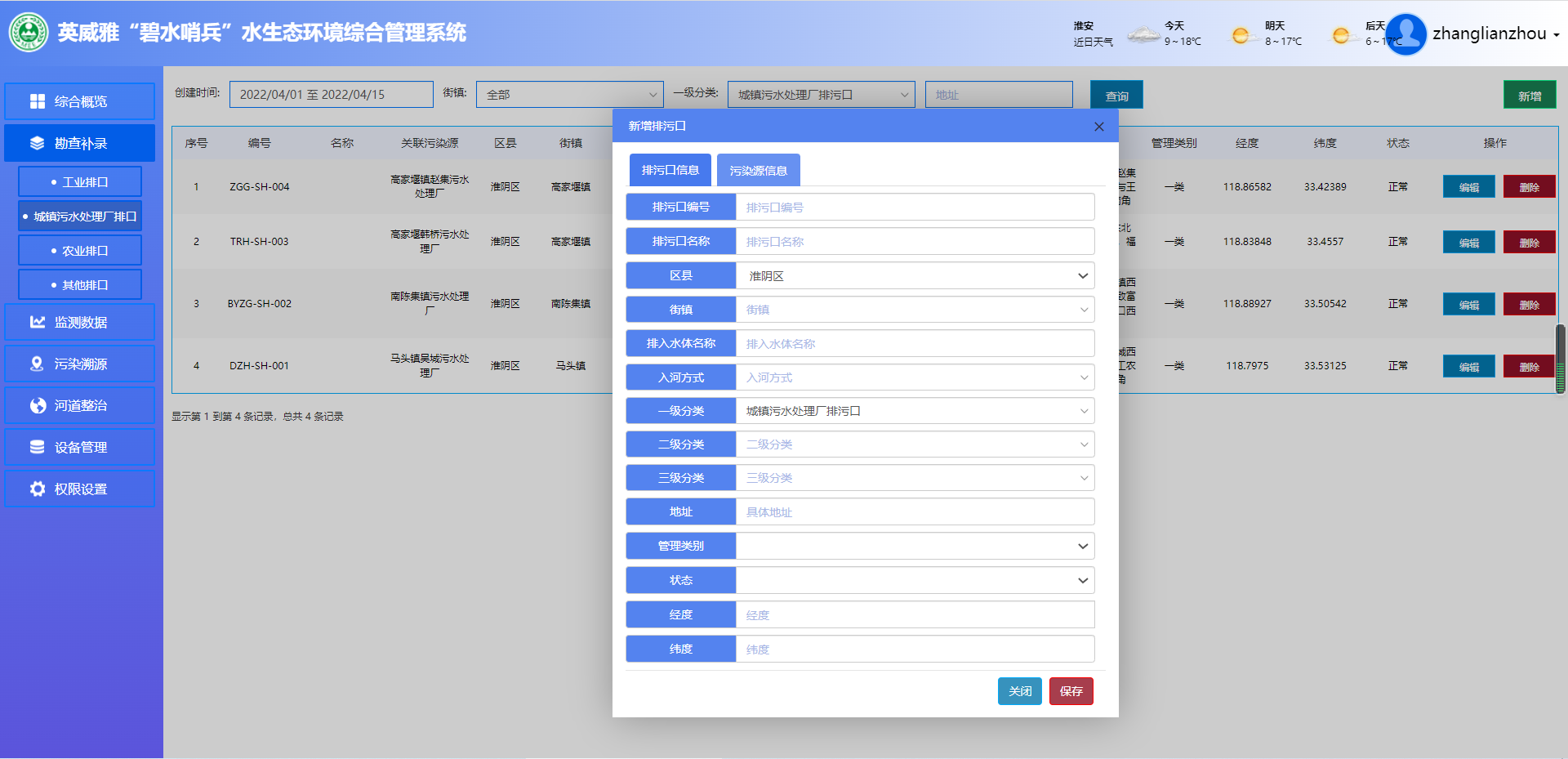

排污口/污染源补录

3、监测数据

为了检验浮标监测的准确性，需要定期开展手工监测工作并进行比对。系统提供手工监测模块，包括新增、查询、删除、编辑、导出等功能。

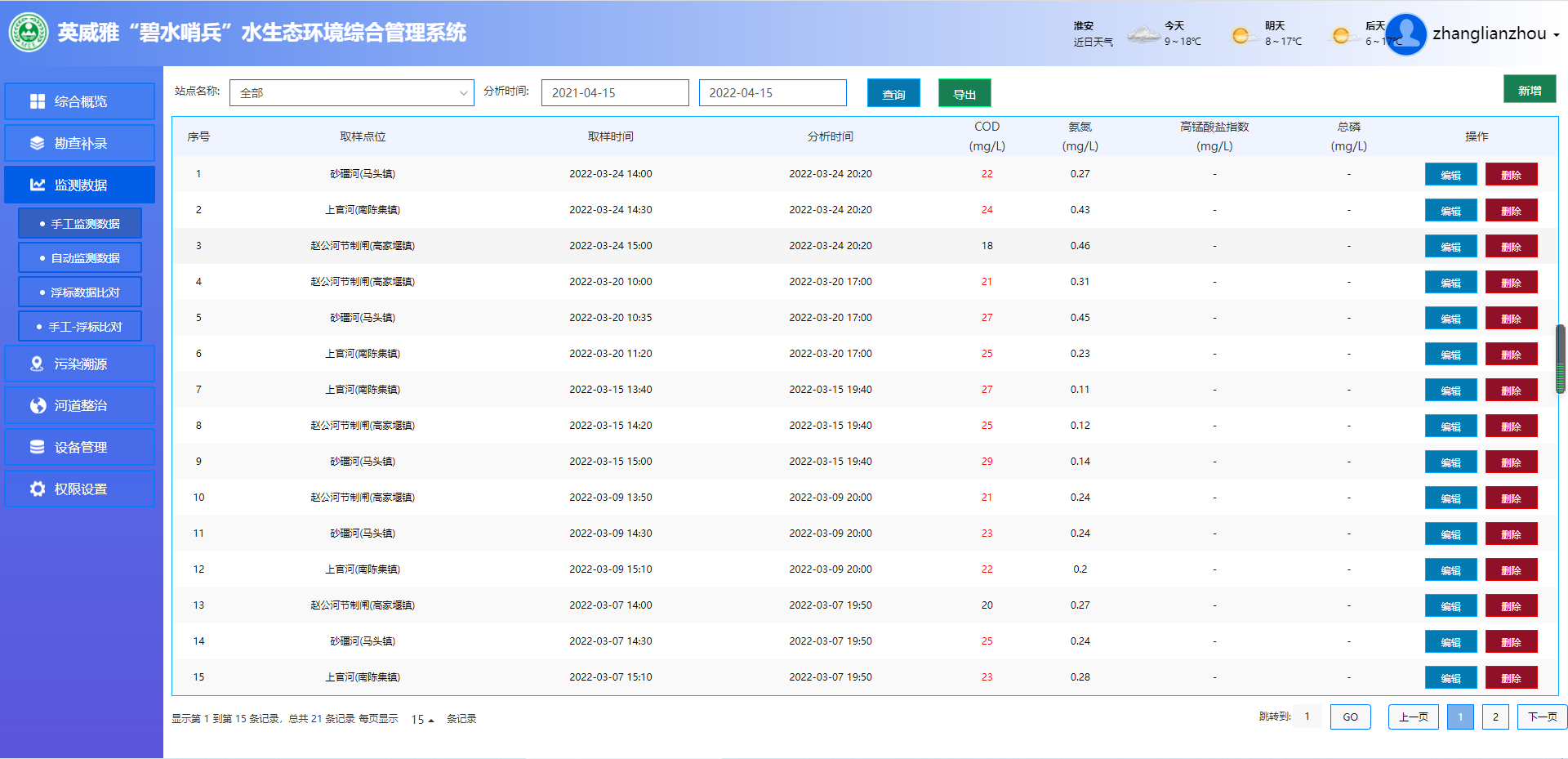

手工监测数据

系统提供自动监测数据模块，包括浮标站、标准站的自动监测数据查询、导出功能：

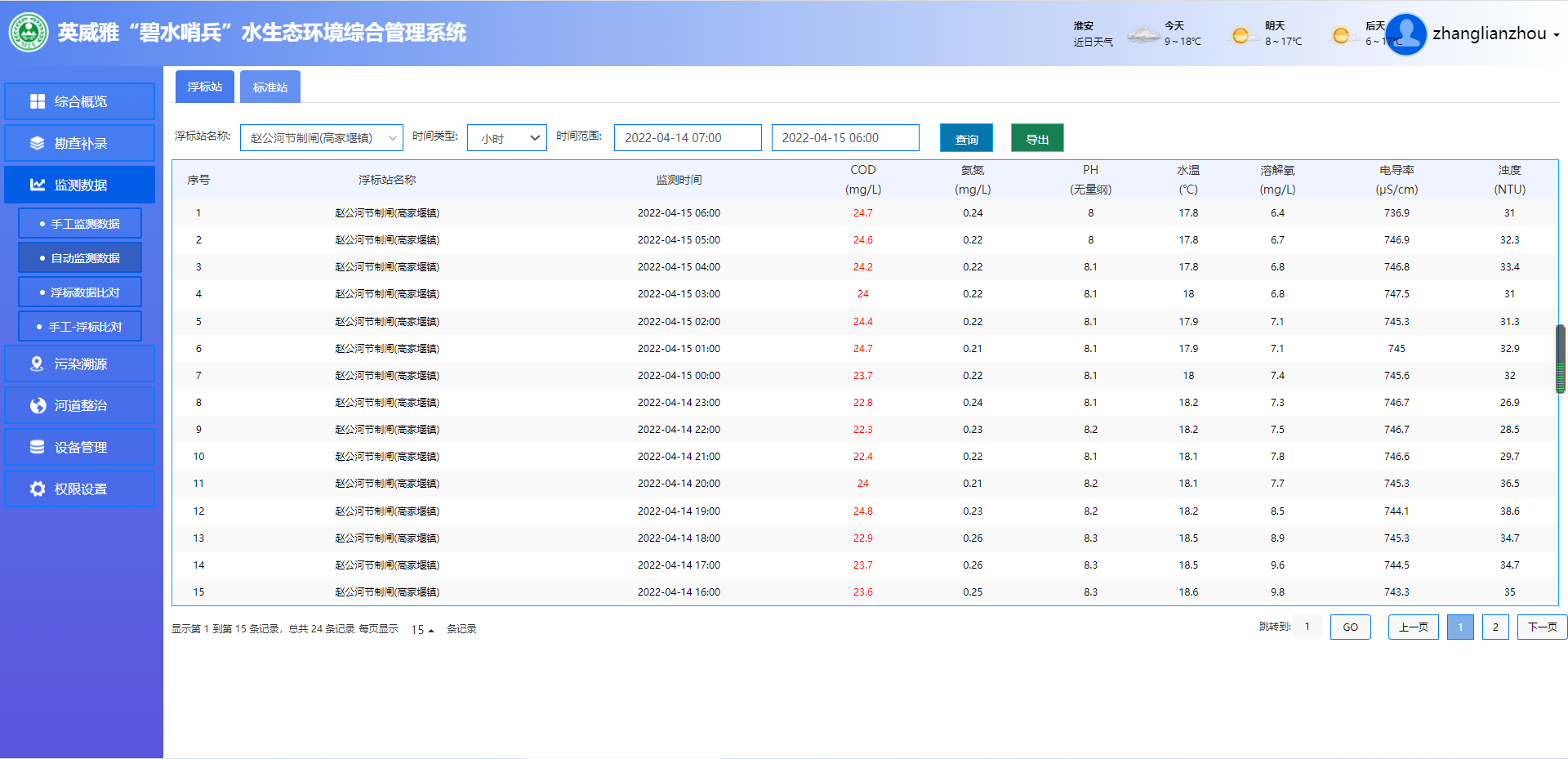

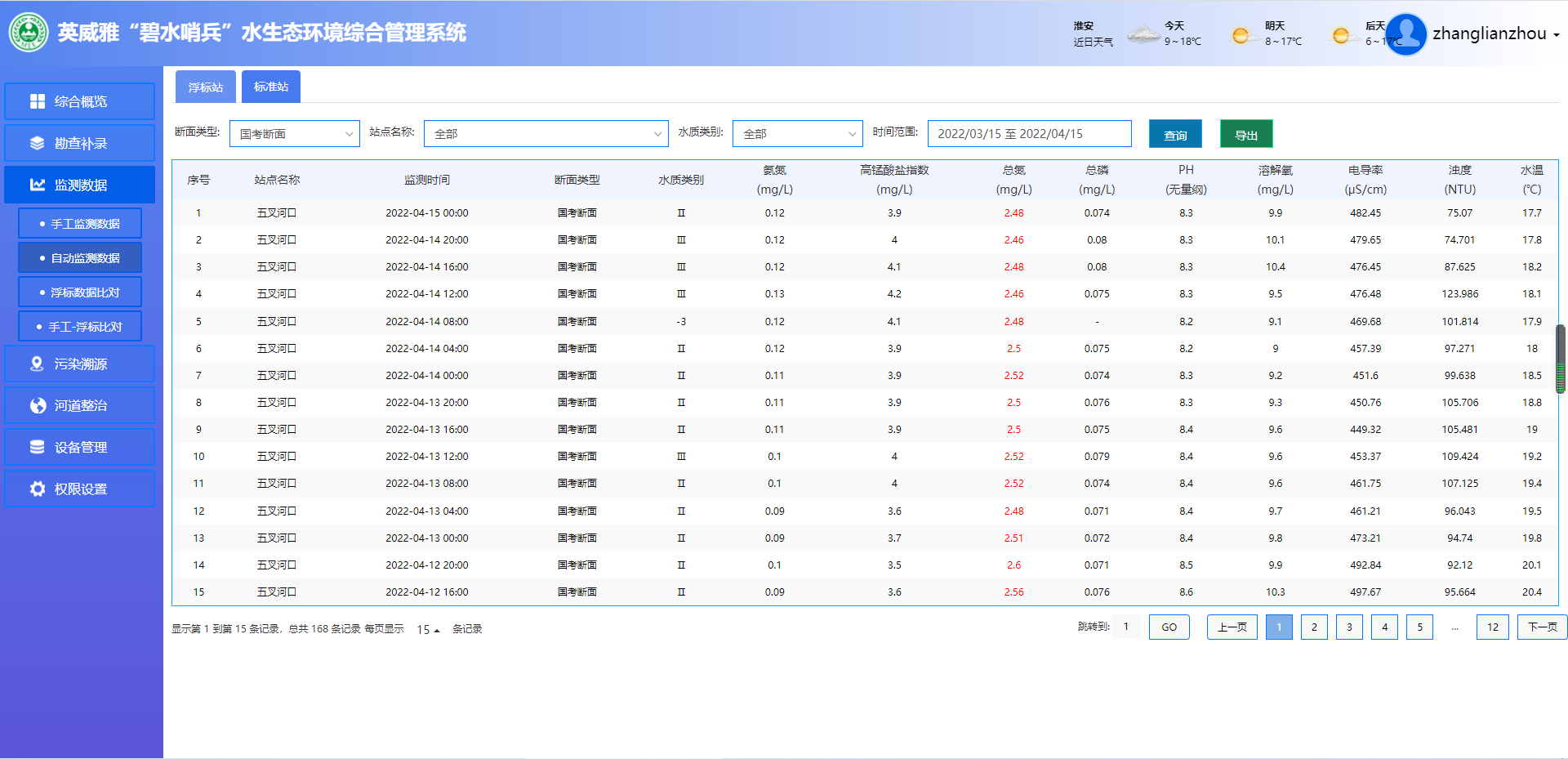

浮标站数据查询

标准站数据查询

系统还提供不同浮标站之间的数据比对功能：

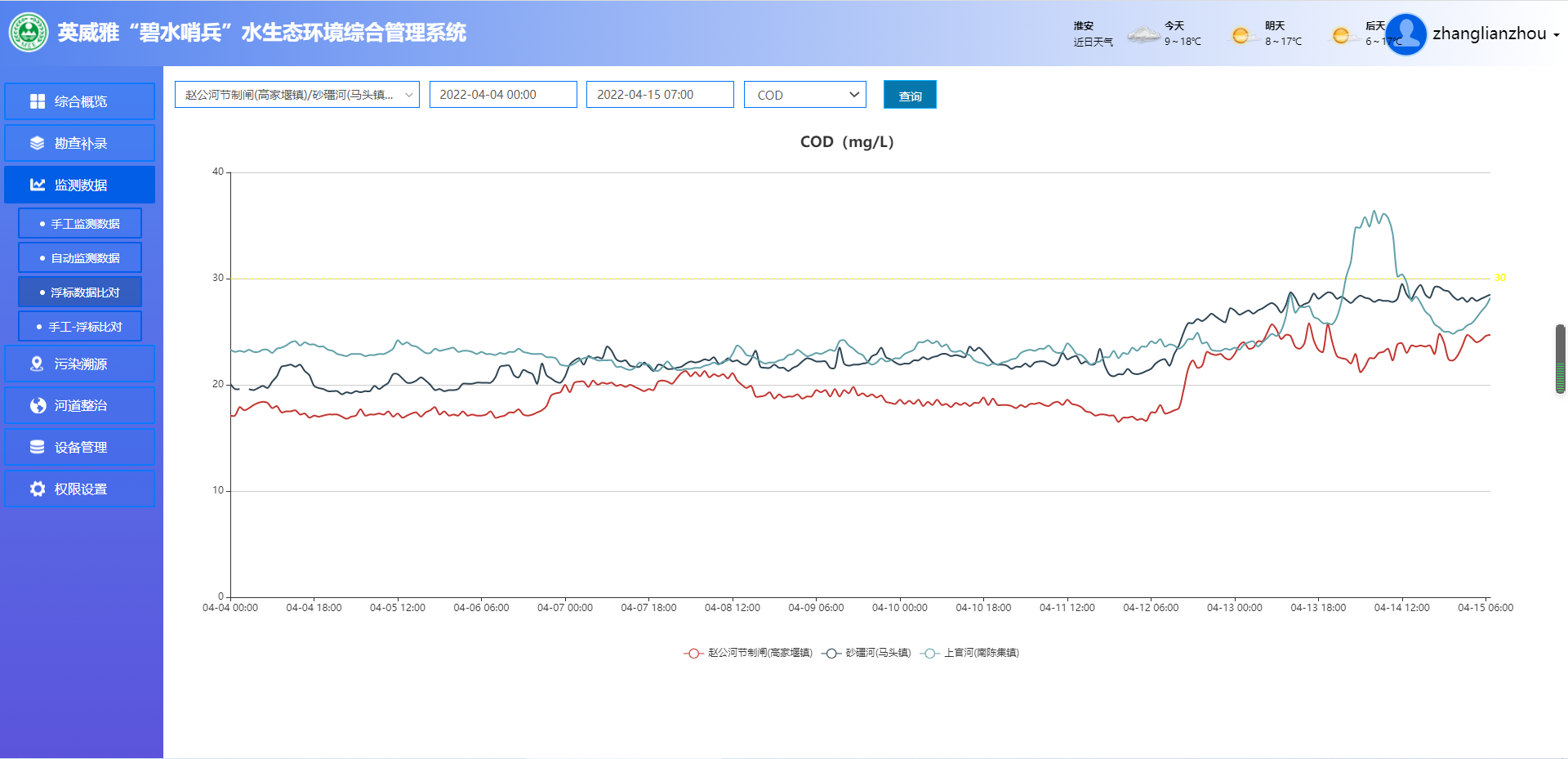

浮标数据对比

以及浮标监测数据与手工监测数据的比对功能，可直观地呈现二者之间的差异：

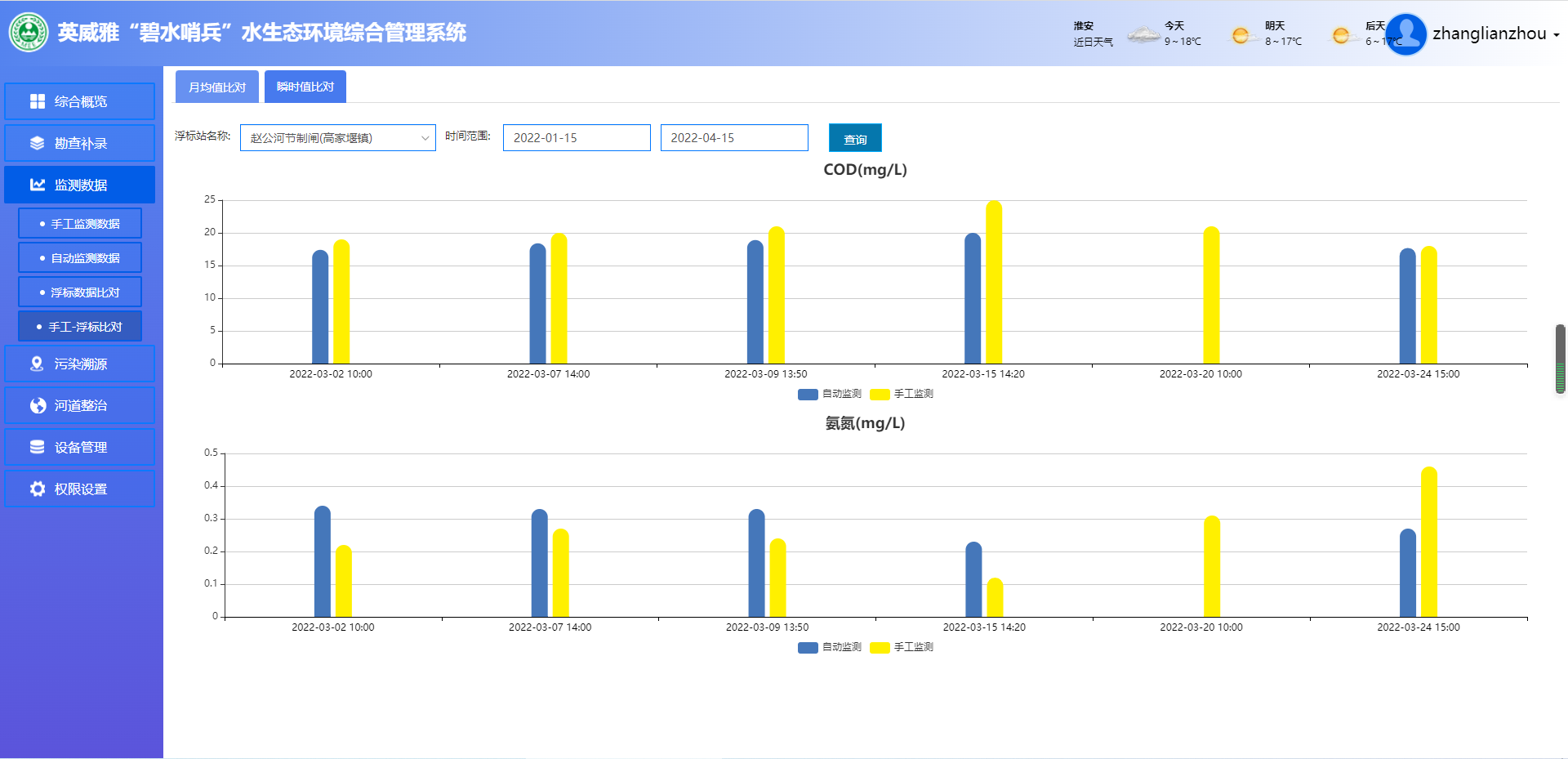

浮标数据与手工监测的比对

4、污染溯源

利用水质“一张图”，清晰地呈现河流-断面-排污口-污染源的拓扑关系，实现污染溯源功能。

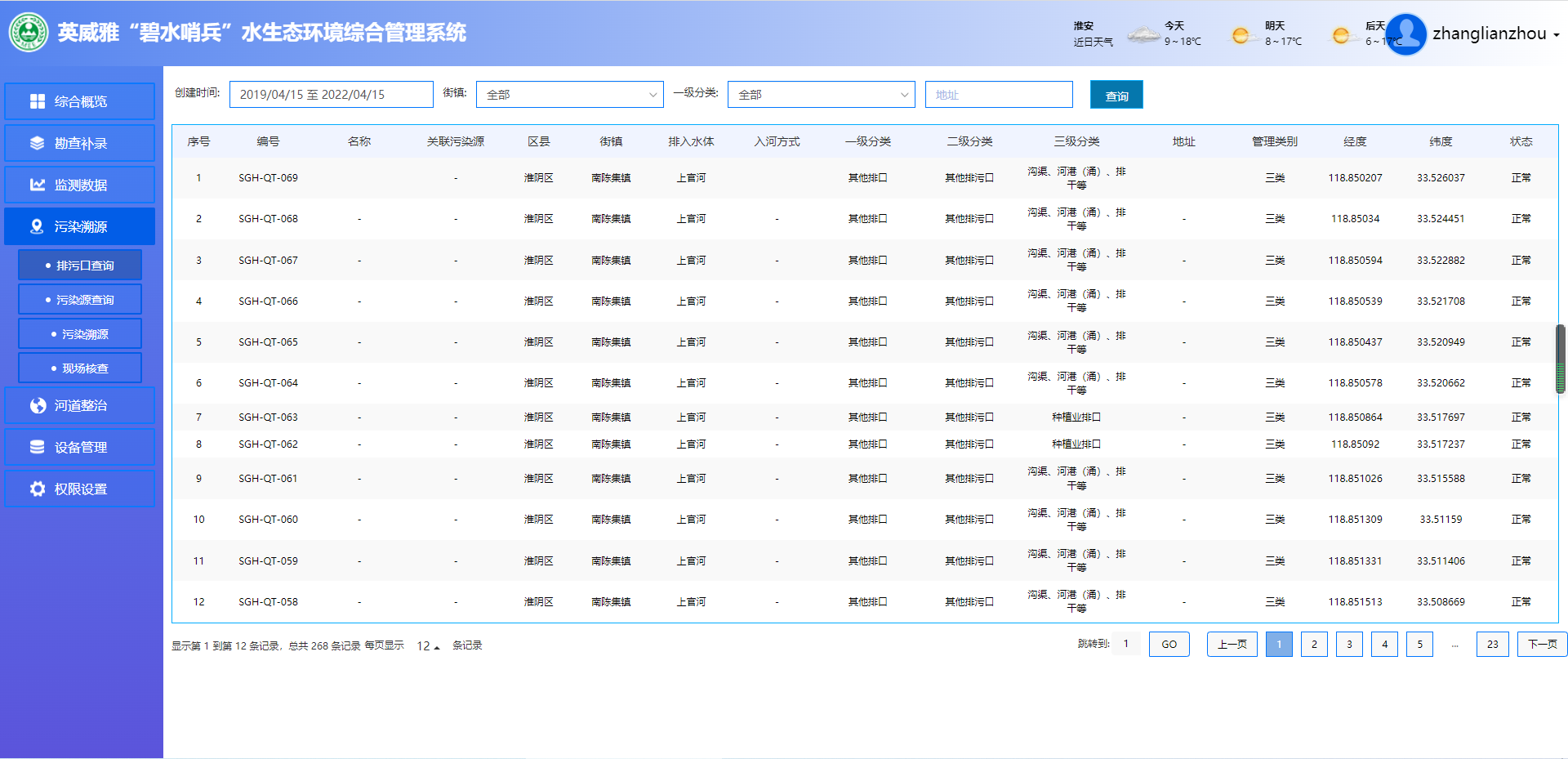

排污口查询

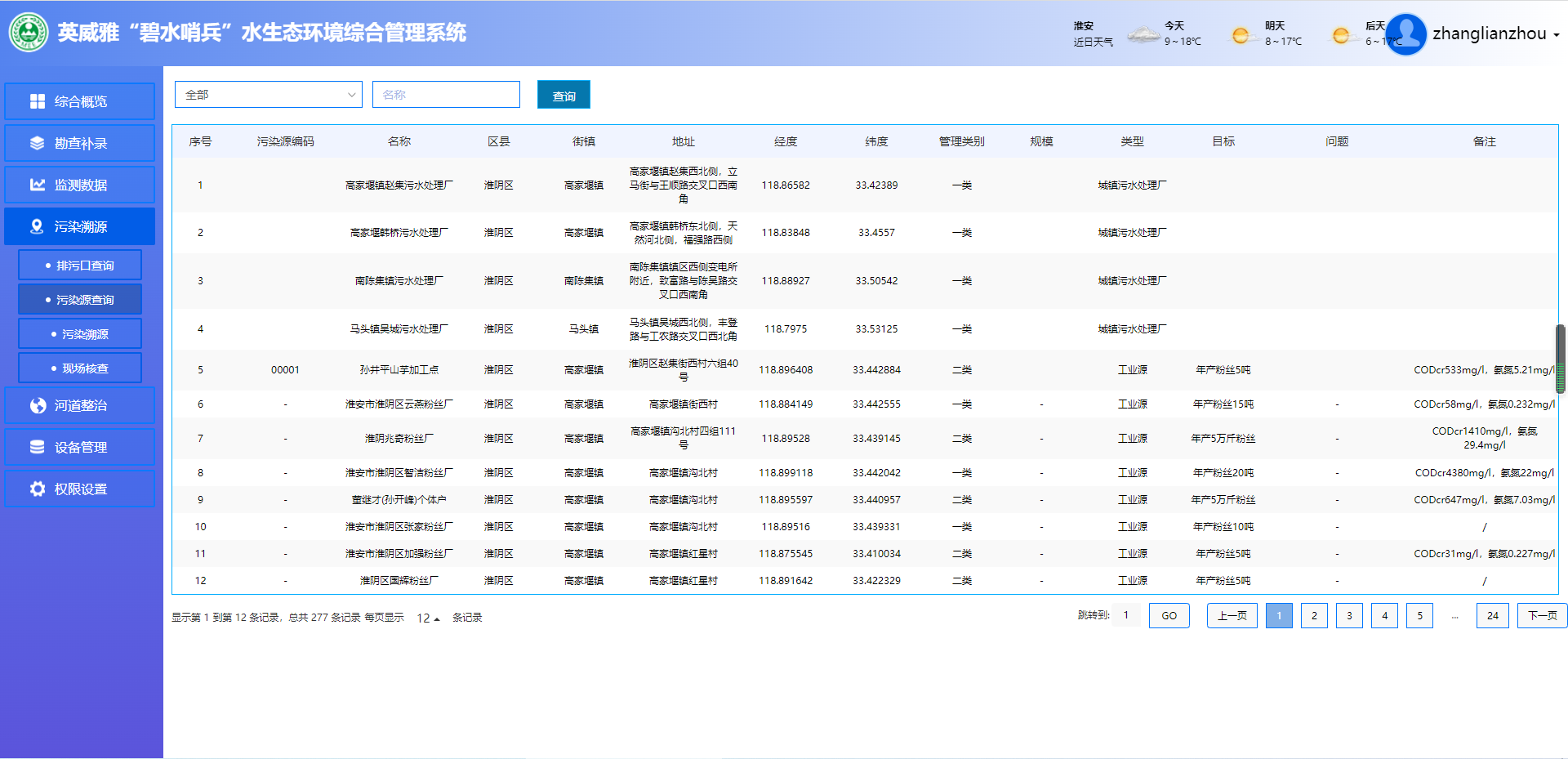

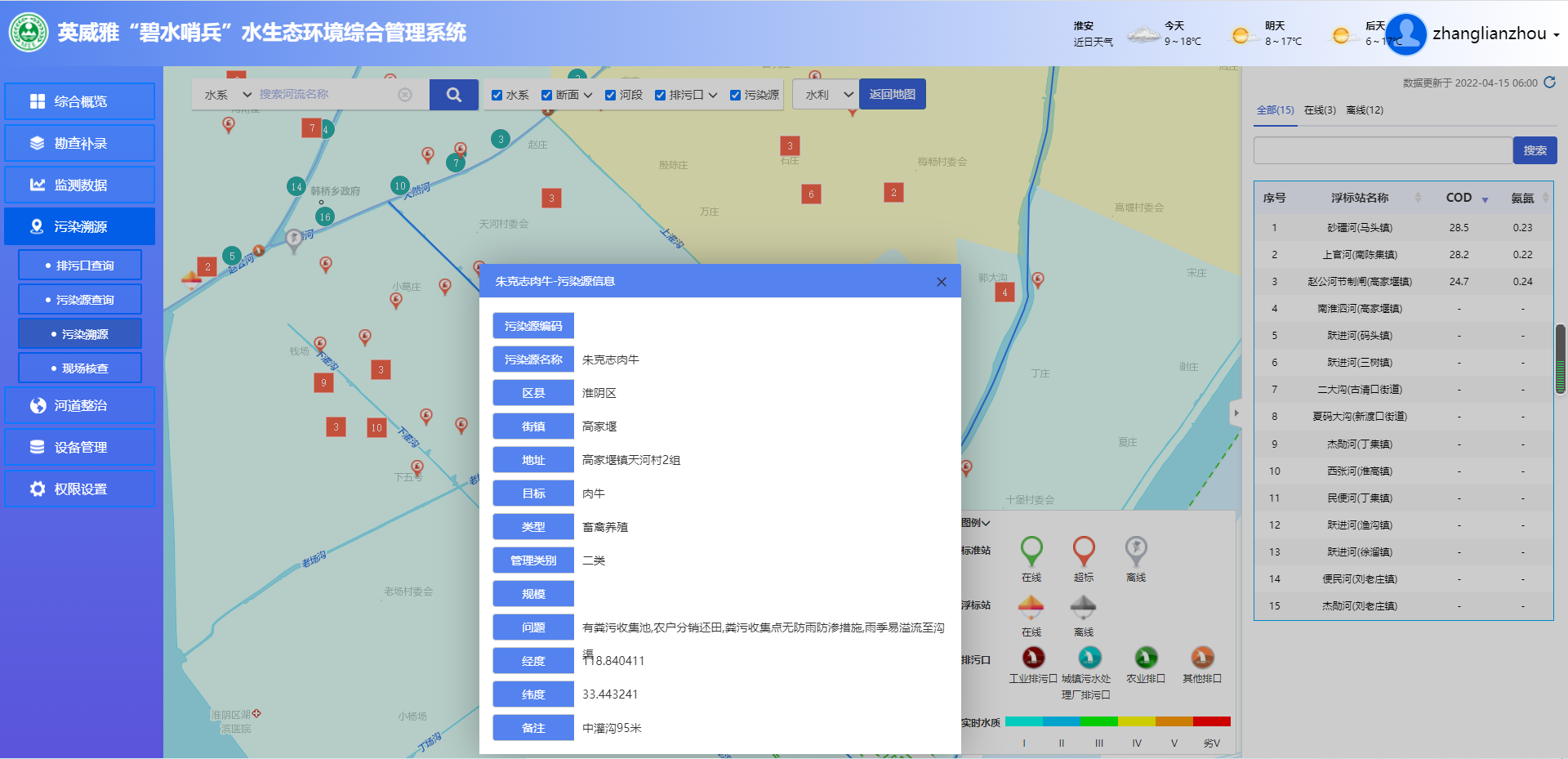

污染源查询

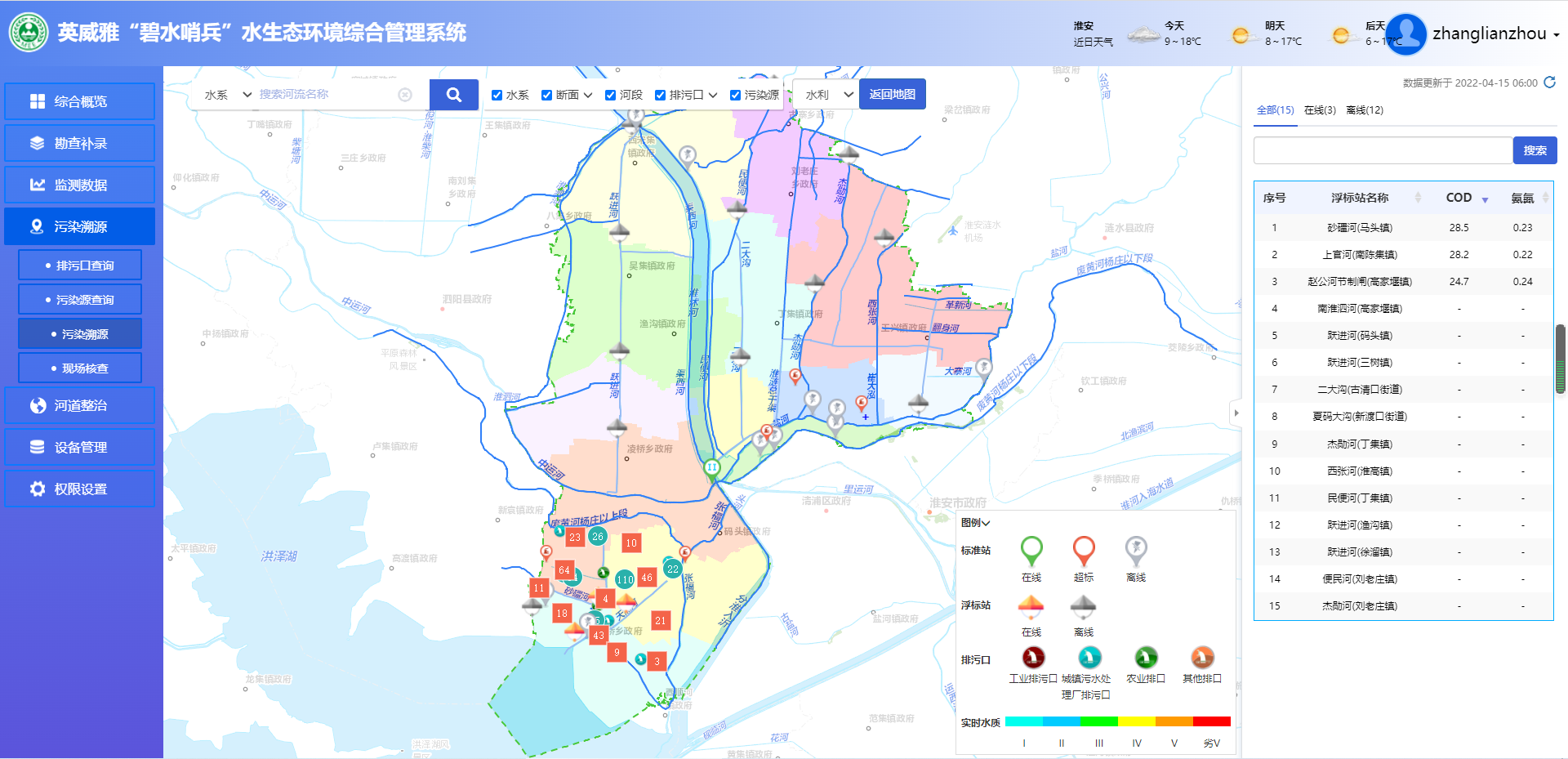

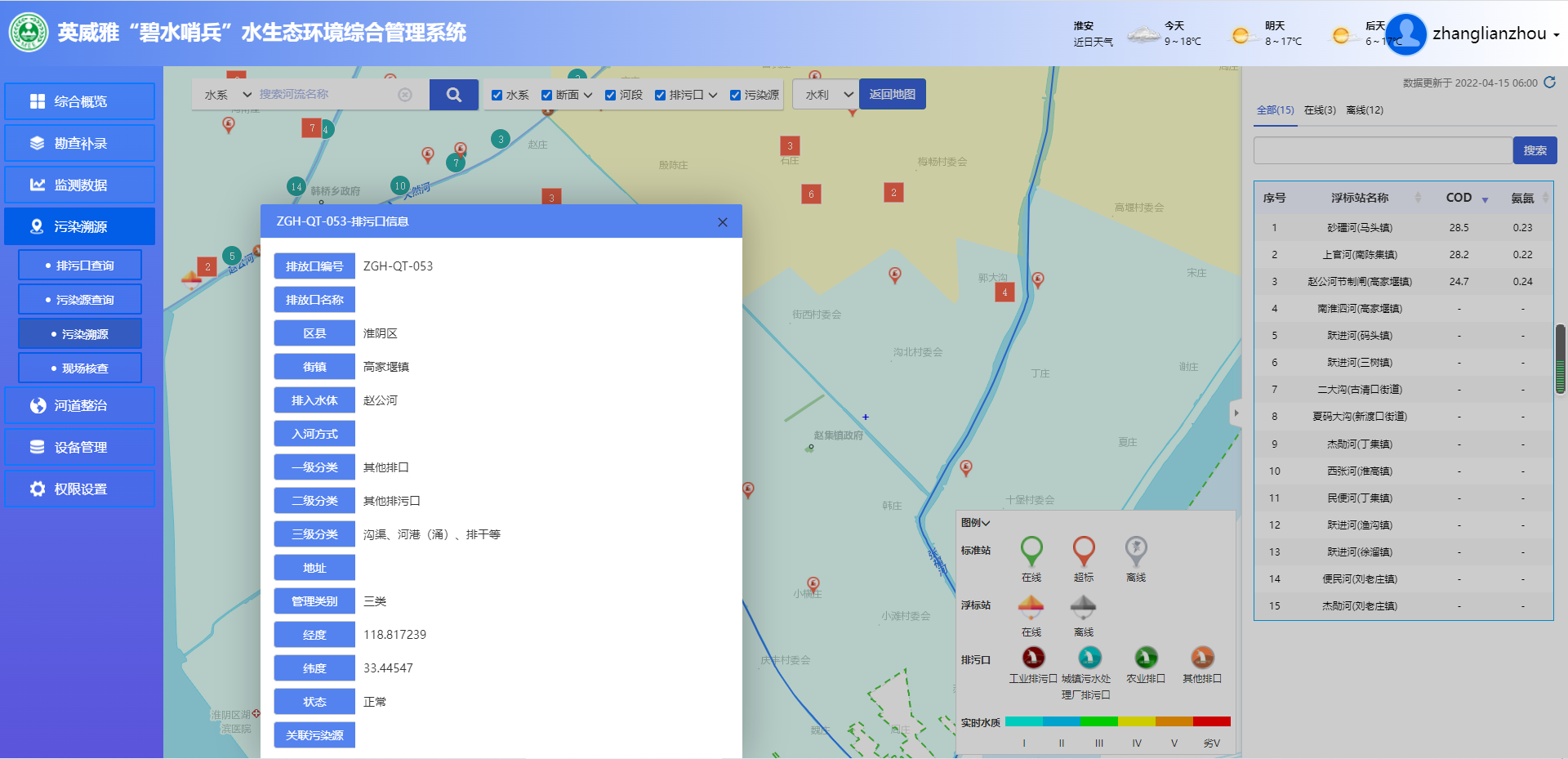

一张图

排污口查询

污染源

对疑似污染源可进行现场核查：

现场核查

5、河道整治

为了提升河道水质，制定“一河一策”，从源头上开展截污、减污、治污等污染治理工程。根据“依法取缔一批、清理合并一批、规范整治一批”要求，建立排污口整治销号制度，通过对排污口进行取缔、合并、规范，最终形成需要保留的排污口清单。

淮阴区已针对辖区内的河流编制了“一河一策”，本系统提供了“一河一策”的查询、浏览等功能。

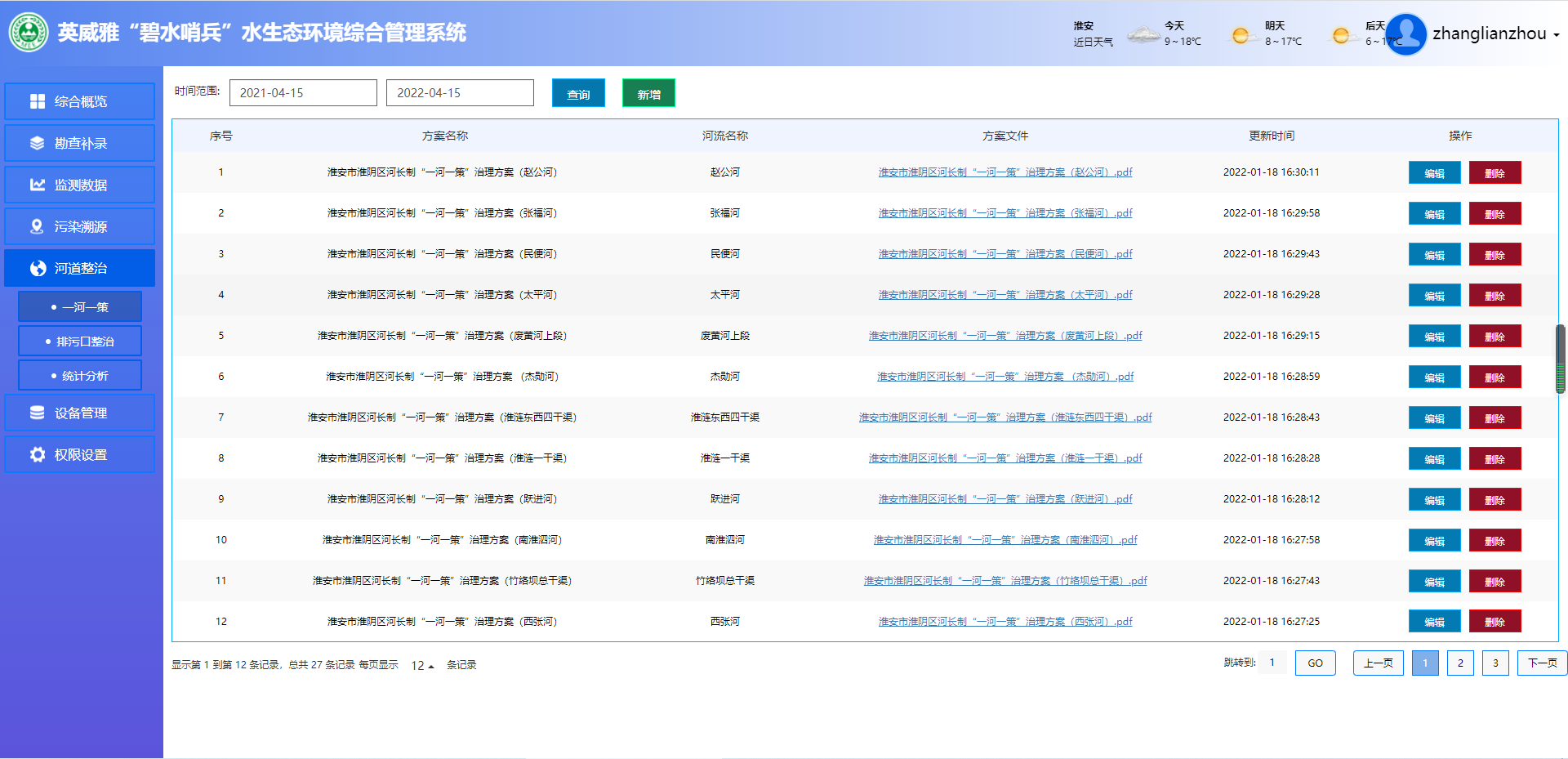

一河一策

系统针对每个排污口都提供了删除或编辑功能，动态反映排污口的状态，包括取缔、合并、整治等。

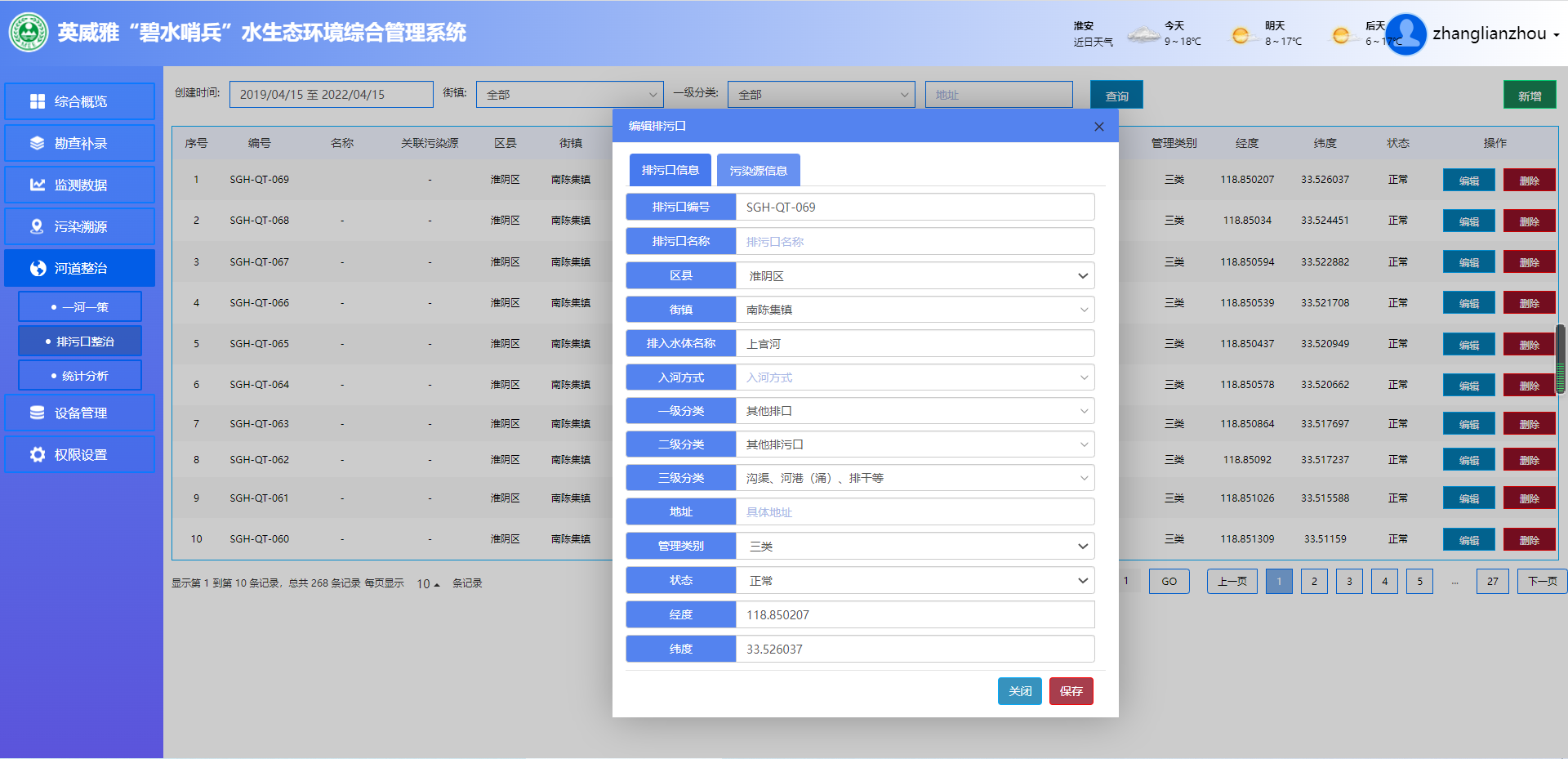

排污口整治

系统还提供流域排污口统计和污染源统计功能：

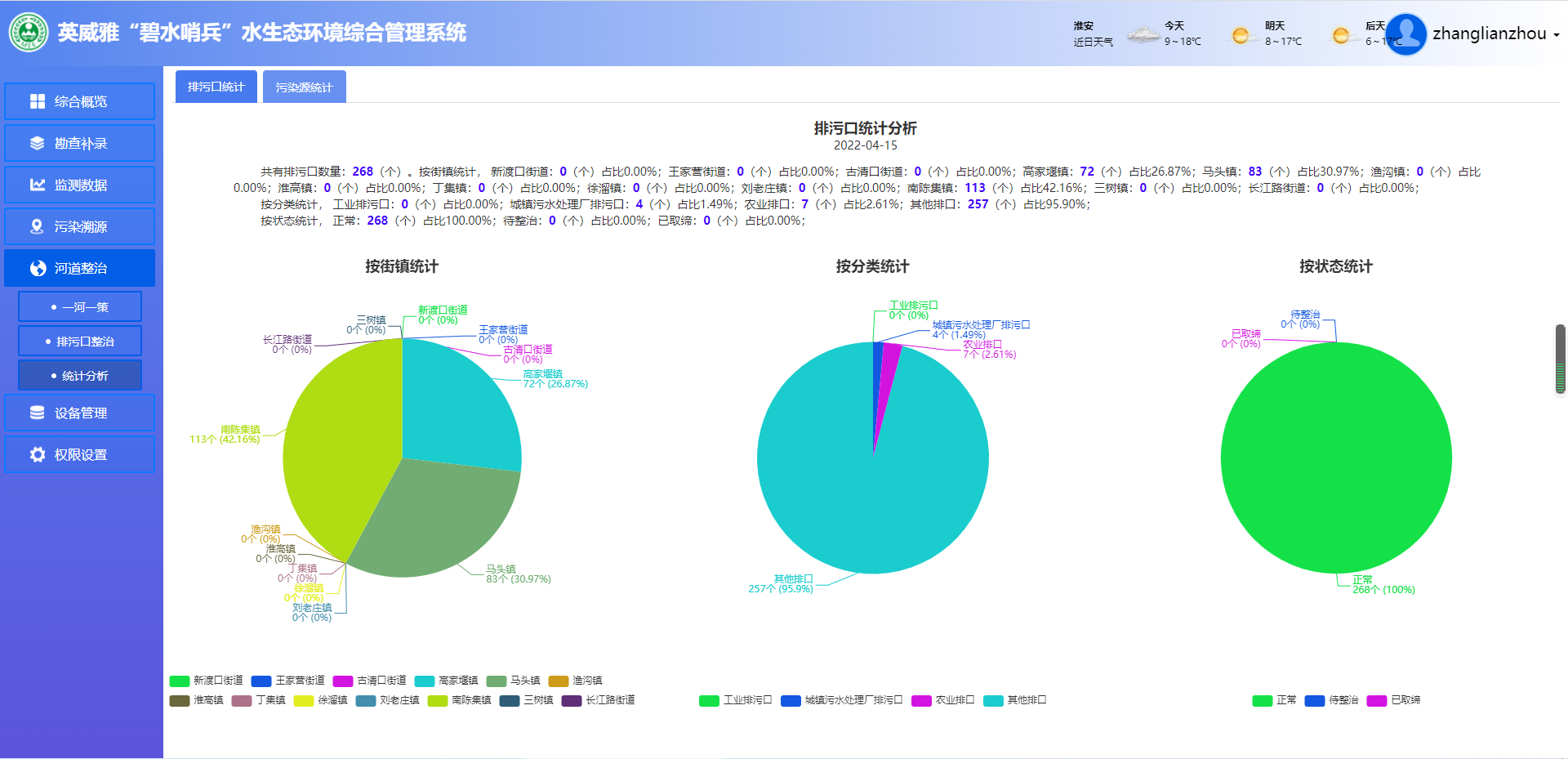

排污口统计

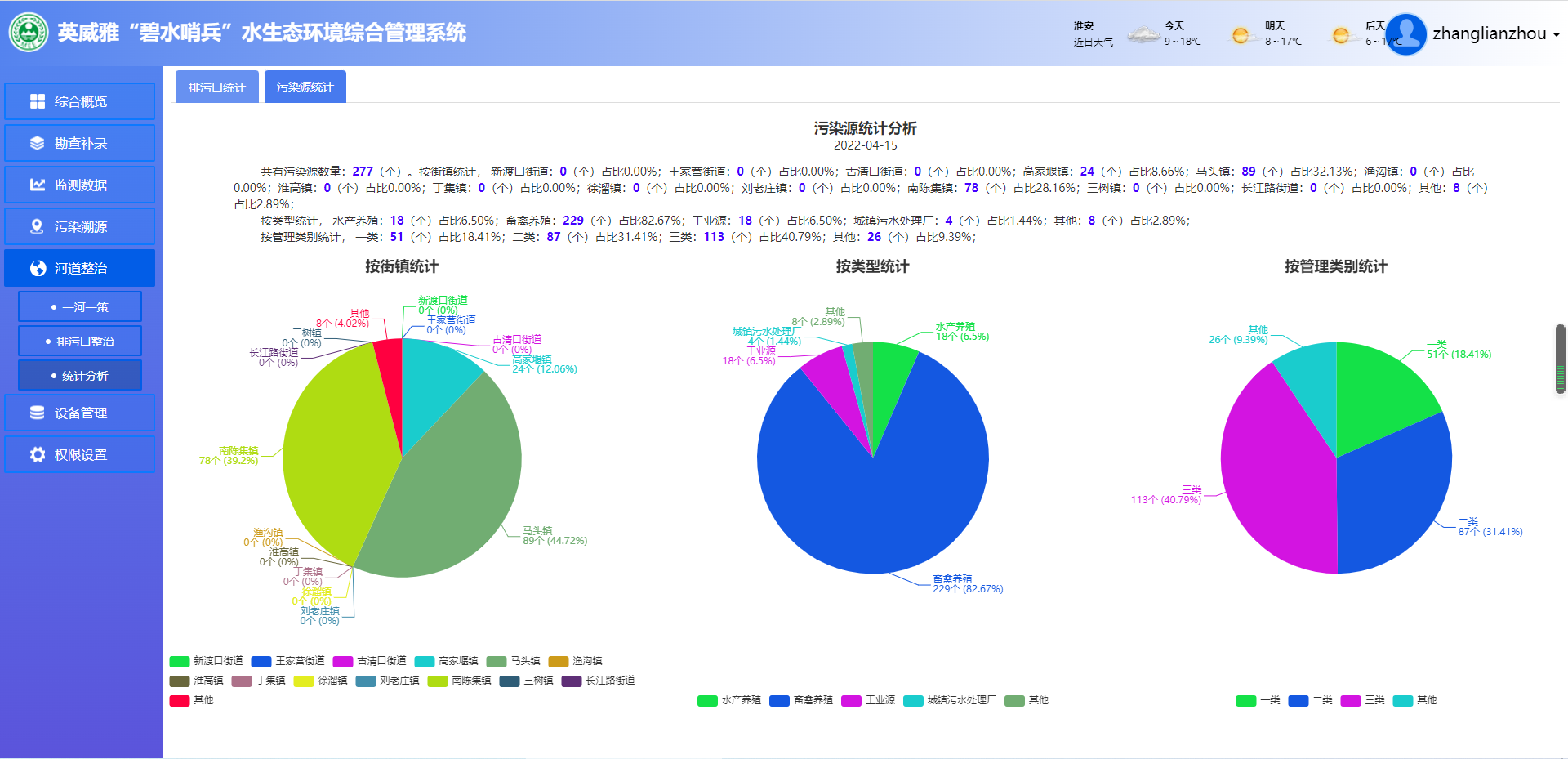

污染源统计

6、设备管理

为了确保监测数据准确可靠，需要定期对浮标的传感器进行清理、校准等运维工作。设备管理模块包括设备信息、位移预警、运维记录功能：

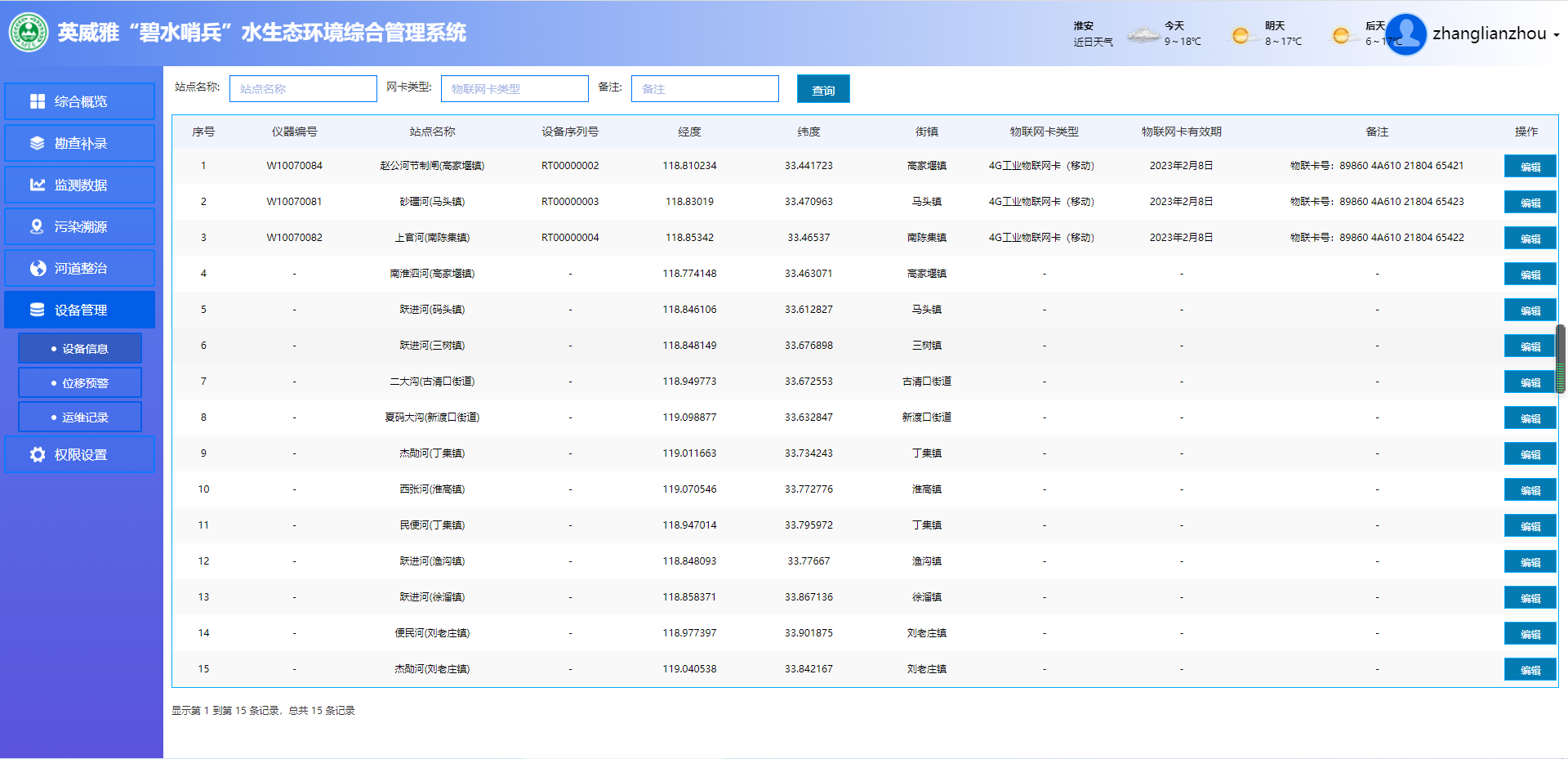

设备信息

为了防止浮标被洪水冲走或被盗，系统具有GPS定位功能和位移预警功能。系统默认位移超过10米即报警。

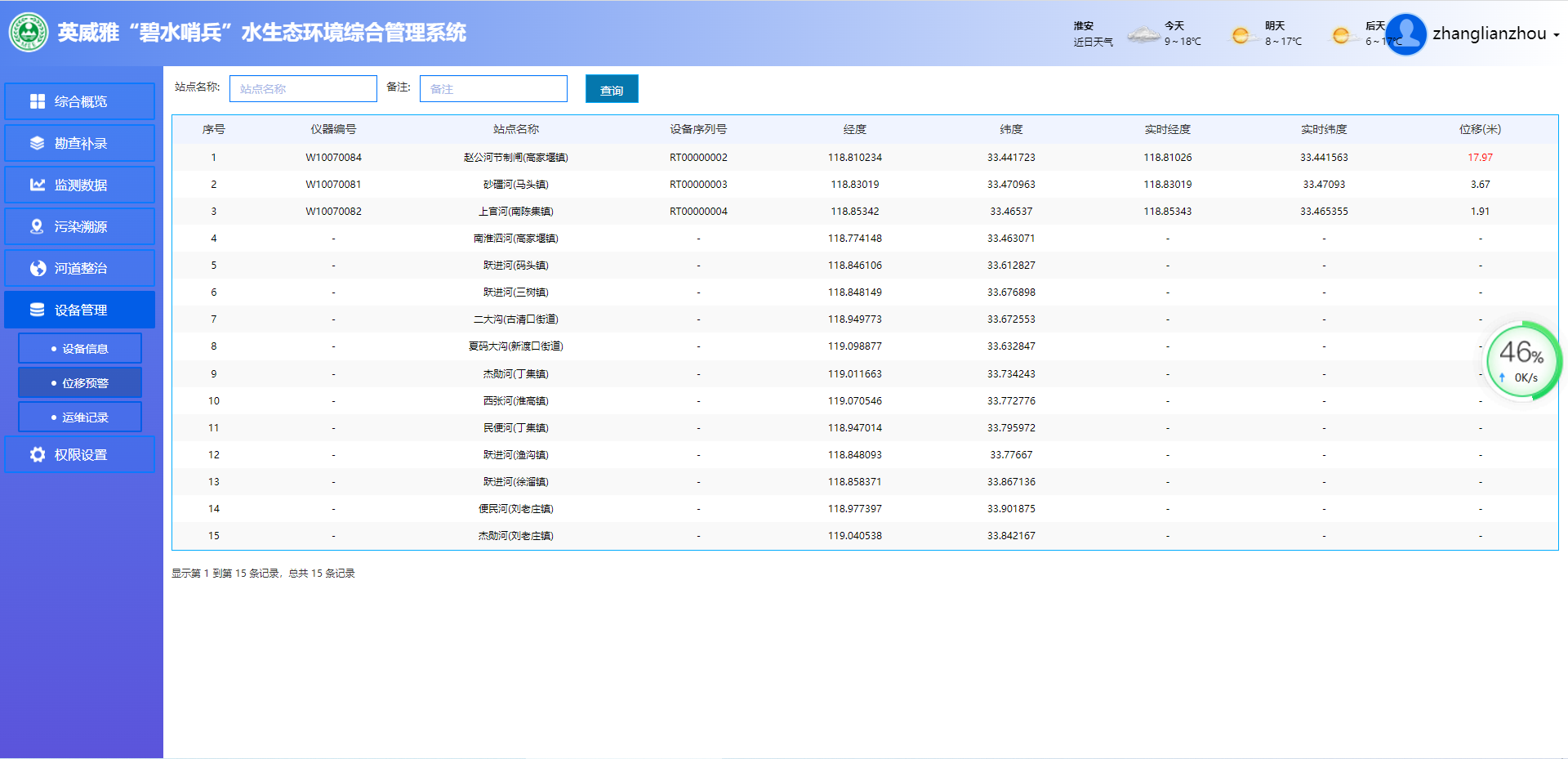

位移预警

为确保监测数据准确，浮标站的运行维护工作十分重要。系统将记录运维工作过程和结果：

运维记录

7、权限管理

数据安全是“碧水哨兵”系统的关键之一。系统提供角色管理和用户管理功能，确保业主数据资产安全：

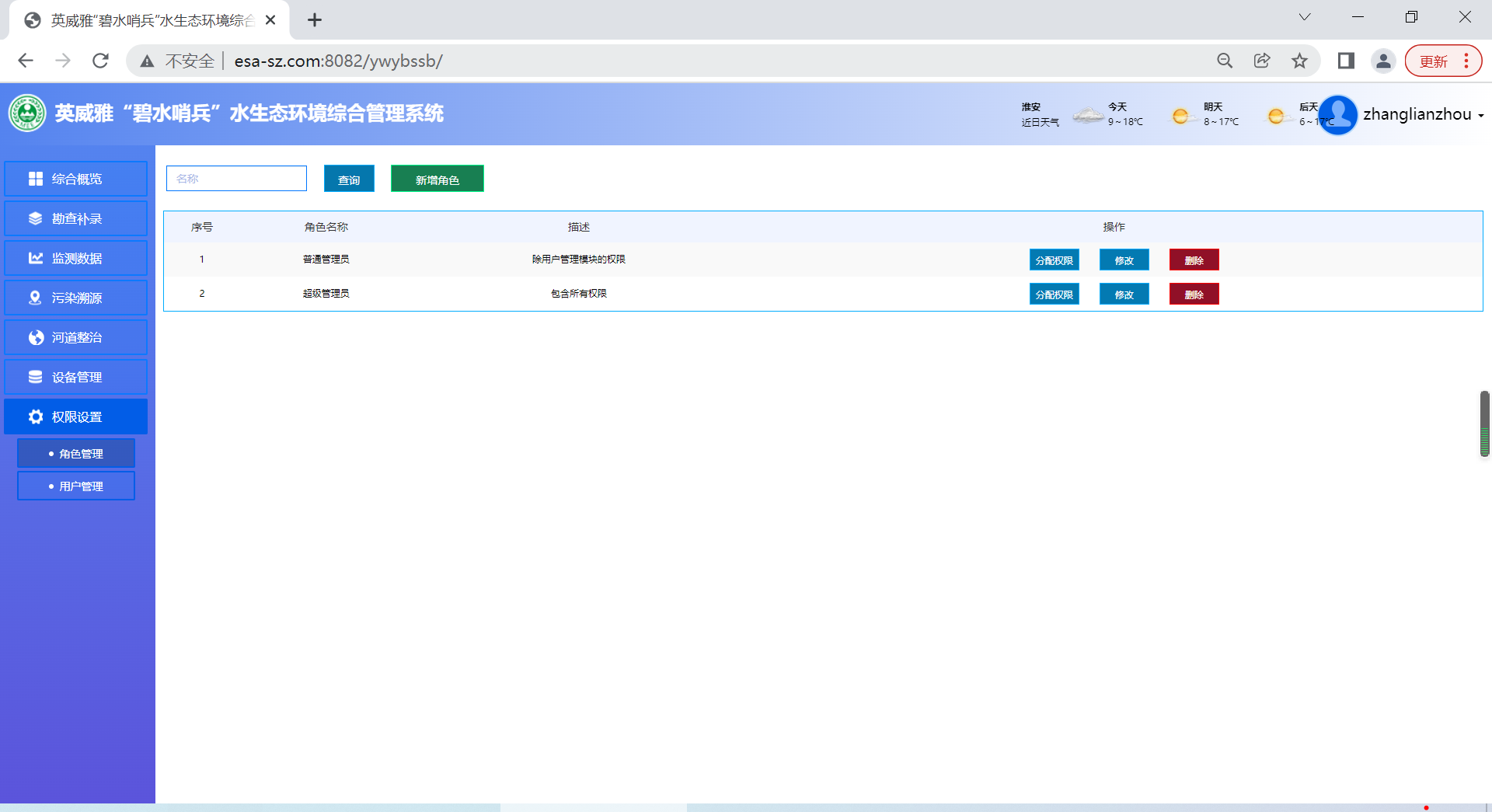

角色管理

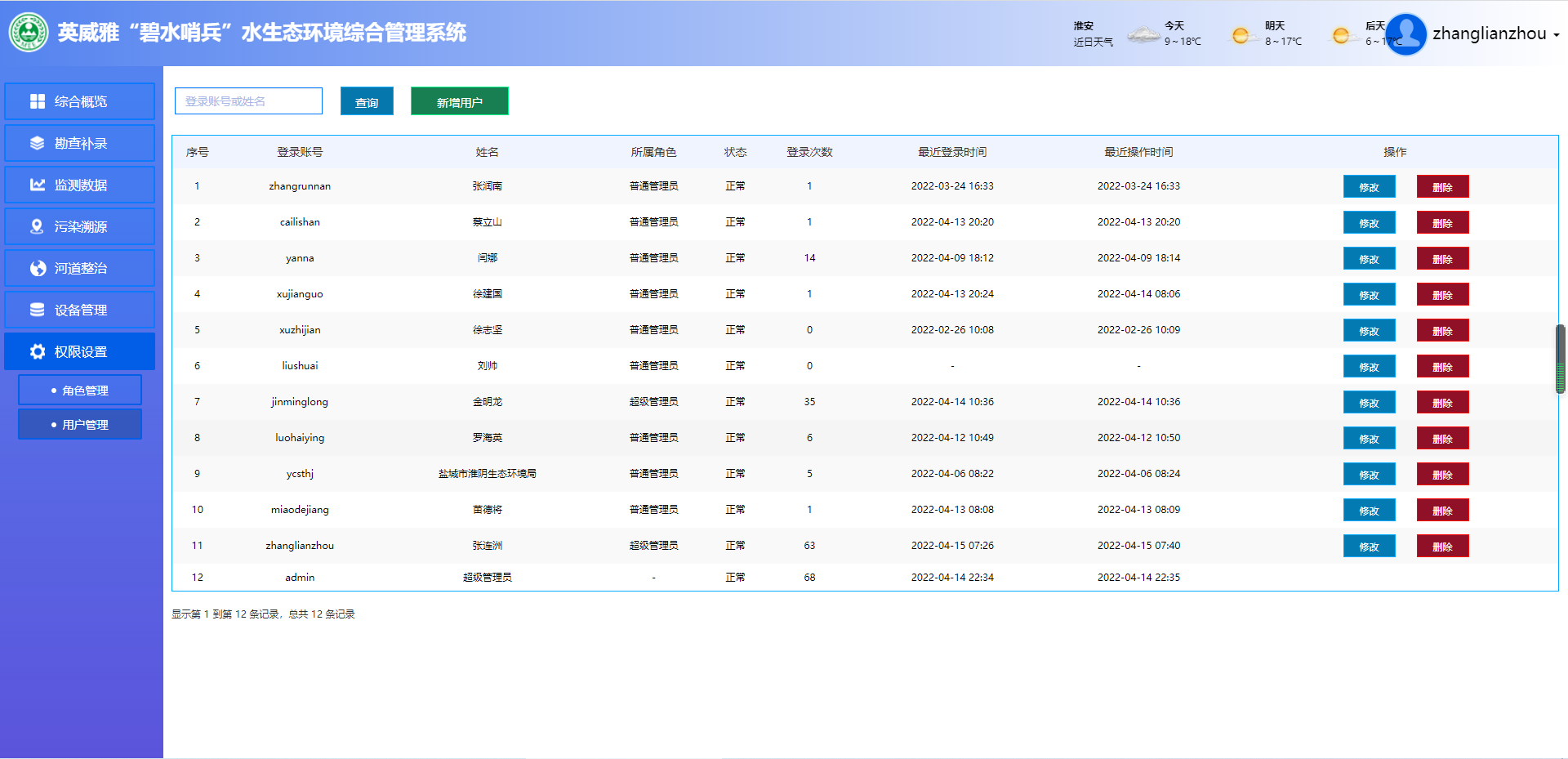

用户管理
